الوصف :

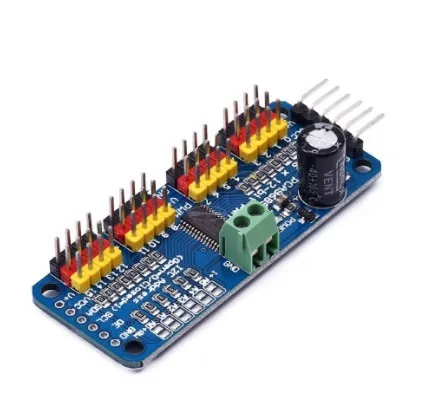

هل تريد صنع مشاية سداسية الأرجل؟ربما تقوم بصنع قطعة فنية تحتوي على الكثير من الأجزاء المتحركة، أو تحتاج إلى تشغيل الكثير من مصابيح LED مع مخرج PWM دقيق.يحتوي جهاز التحكم الدقيق الخاص بك على عدد محدود من مخرجات PWM، وستجد نفسك ينفد!ليس مع برنامج تشغيل Adafruit 16 Channel 12 بت PWM/Servo - واجهة I2C.مع اختراق برنامج تشغيل PWM والمؤازرة هذا، يمكنك التحكم في 16 مخرج PWM يعمل بحرية باستخدام دبابيسين فقط!هل تحتاج إلى تشغيل أكثر من 16 مخرج PWM؟لا مشكلة.قم بتجميع ما يصل إلى 62 من هذه الجميلات معًا للحصول على ما يصل إلى 992 مخرجات PWM رائعة.
المميزات :
الأبعاد (بدون رؤوس أو كتلة طرفية) 2.5 بوصة × 1 بوصة × 0.1 بوصة (62.5 مم × 25.4 مم × 3 مم)
الوزن (بدون رؤوس أو كتلة طرفية): 5.5 جرام
الوزن (مع رؤوس 3×4 وكتلة طرفية): 9 جرام
تستخدم هذه اللوحة/الشريحة عنوان I2C ذو 7 بتات بين 0x60-0x80، ويمكن تحديدها باستخدام وصلات العبور
كتلة طرفية لإدخال الطاقة (أو يمكنك استخدام المخارج مقاس 0.1 بوصة على الجانب)
حماية القطبية العكسية على مدخلات الكتلة الطرفية
LED أخضر جيد للطاقة
3 موصلات دبوس في مجموعات من 4 حتى تتمكن من توصيل 16 مؤازرة في وقت واحد (مقابس المؤازرة أوسع قليلاً من 0.1 بوصة حتى تتمكن من تكديس 4 فقط بجانب بعضها البعض على رأس 0.1 بوصة
تصميم "قابل للسلسلة".
مكان لوضع مكثف كبير على خط V+ (في حالة احتياجك إليه)
مقاومات سلسلة 220 أوم على جميع خطوط الإخراج لحمايتها، ولجعل مصابيح LED للقيادة تافهة
وصلات لحام للدبابيس المحددة للعناوين الستة
برنامج تشغيل PWM يتم التحكم فيه بواسطة i2c مع ساعة مدمجة.على عكس عائلة TLC5940، لا تحتاج إلى إرسال إشارة بشكل مستمر لربط وحدة التحكم الدقيقة الخاصة بك، فهي تعمل بحرية تامة!
إنه متوافق مع 5 فولت، مما يعني أنه يمكنك التحكم فيه من وحدة تحكم دقيقة 3.3 فولت وما زلت تقود بأمان ما يصل إلى 6 فولت (وهذا جيد عندما تريد التحكم في مصابيح LED البيضاء أو الزرقاء بجهد 3.4+ للأمام)
6 دبابيس لتحديد العناوين حتى تتمكن من توصيل ما يصل إلى 62 منها في ناقل i2c واحد، بإجمالي 992 مخرجًا - وهذا الكثير من الماكينات أو مصابيح LED
تردد PWM قابل للتعديل يصل إلى حوالي 1.6 كيلو هرتز
دقة 12 بت لكل مخرج - للماكينات، وهذا يعني حوالي دقة 4us بمعدل تحديث 60 هرتز
مخرج دفع سحب أو تصريف مفتوح قابل للتكوين
يتيح الإخراج دبوسًا لتعطيل جميع المخرجات بسرعة
(1) لوحة القيادة المتصلة بـ Arduino:
تستخدم لوحة تشغيل PWM طريقة I2C، لذلك يمكن توصيل أربعة خطوط فقط بجهاز Arduino:
وضع دبوس اردوينو "الكلاسيكي":
+ 5 فولت -> VCC
الغند -> الغند
التناظري 4 -> المساعد الرقمي الشخصي
التناظري 5 -> SCL
طريقة دبوس ميجا القديمة:
+ 5 فولت -> VCC
الغند -> الغند
رقمي 20 -> SDA
رقمي 21 -> SCL
طريقة دبوس Arduino R3 والإصدارات الأحدث (Uno وMega &
ليوناردو):
(لقد خصصت هذه اللوحات دبابيس SDA وSCL)
+ 5 فولت -> VCC
الغند -> الغند
المساعد الرقمي الشخصي -> المساعد الرقمي الشخصي
SCL -> SCL
دبوس VCC مخصص فقط لإمدادات الطاقة للرقاقة، إذا كنت ترغب في توصيل المؤازرة أو مصابيح LED، استخدم مصدر الطاقة V + pin، يدعم V + pin مصدر طاقة 3.3 ~ 6 فولت (جهد آمن للرقاقة 5 فولت).يوصى بتوصيل مصدر الطاقة الخارجي عبر محطة إمداد الطاقة.
(2) جزء مصدر الطاقة:
معظم جهد تصميم المؤازرة هو 5 ~ 6 فولت، خاصة في عدد من معدات التوجيه في نفس الوقت، مع الحاجة إلى مصدر طاقة عالي الطاقة.إذا كنت تستخدم مباشرة دبوس Arduino 5V لتشغيل المؤازرة مباشرة، فهناك بعض المشكلات غير المتوقعة، لذا نوصي بالحصول على مصدر طاقة خارجي مناسب للوحة القيادة.
(3) قم بتوصيل المؤازرة:
يتم توصيل معظم الماكينات باستخدام مقابس أنثوية قياسية ثلاثية الأسلاك، طالما أن الدبوس المقابل يدخل في لوحة التشغيل عليها.(السلك الأرضي عادة ما يكون أسود أو بني، وخط الإشارة عادة ما يكون أصفر أو أبيض)
(4) للعنوان المخصص للوحة التشغيل:
يجب أن تحتوي كل لوحة قيادة في السلالمة على عنوان وصول فريد. عنوان I2C الأولي لكل لوحة تشغيل هو 0 × 40، ويمكنك تعديل الزاوية اليمنى العليا من عنوان I2C للتوصيل. قم بتوصيل وصلة العبور باللحام للإشارة إلى الرقم الثنائي "1".
